CARCAÇAS DE PLÁSTICO PARA CARTUCHOS

• Construção robusta. Fabricadas em polipropileno e policarbonato. • Resistência química contra a maioria dos ácidos, álcool, amônia, óleos e outras substâncias químicas agressivas. • Suportam temperaturas de 5 a 38ºC (alguns fabricantes chegam a até 50ºC). • Suportam pressões de 5,2 a 7,0 kgf/cm² (conforme fabricante e modelo). • Vedação com anéis “O” ring à prova de vazamentos. • Paredes reforçadas com nervuras para aumentar a resistência. • Modelos com ou sem válvula para alívio de pressão. • Execuções especiais para alta temperatura, pressão e pureza (sob encomenda). • Cores padrão: branco, preto, transparente, azul e combinações. • Alguns modelos possuem certificação da NSF ou FDA (consultar modelos). • As carcaças leves, sufixo BP (baixa pressão), foram projetadas para suportar pressões de até 4 Kgf/cm².

Verifique a pressão da rede hidráulica, onde será instalada uma carcaça, para verificar qual o modelo adequado. As carcaças com sufixo BP, mais leves e econômicas, suportam pressão máxima de 4 Kgf/cm². Elas podem explodir ou vazar se submetidas a pressões maiores.

Códigos da denominação Legenda

prefixo carcaças altura 5 = 5” prefixo código nominal 10 = 10” do grupo diâmetro interno 20 = 20” de produtos nominal conexões Springway diâmetro 2 = 2-1/2” nominal 4 = 4-1/2” cores BB = tampa branca, corpo branco CA 20 / 2 BB 34 A * PA = tampa preta, corpo azul BT = tampa branca, corpo transparente PT = tampa preta, corpo transparente conexões 14 = 1/4” altura cores com 38 = 3/8” nominal vávula de 12 = 1/2” alívio

Dimensões nominais das carcaças

A maioria das carcaças existentes no mercado possui furação padrão para fixação nos suportes. Contudo, alguns fabricantes não observam essa padronização ou, ainda, reforçam o corpo das carcaças com nervuras em quantidade, disposição e espessuras diferenciadas. Por isso, quando há aquisição de uma carcaça nova, é importante verificar se as chaves de carcaça disponíveis na Springway possuem o formato adequado e se poderão ser utilizadas. Uma chave de carcaça é uma ferramenta barata, mas a sua ausência poderá impedir de fechar uma carcaça com a pressão necessária para impedir vazamentos.

IN

A B

OUT H D

C E

H G 10 I CARCAÇAS F

D

C E

G F

ANÉIS "O" RINGS PARA CARCAÇAS

São anéis de borracha Buna – N utilizados para a vedação das carcaças. A substituição pode ser necessária se eles forem mal posicionados enquanto a cabeça de uma carcaça em manutenção estiver sendo rosqueada para fechá-la, provocando sua ruptura ou esmagamento. Isso faria com que deixassem de vedar adequadamente, dando lugar a vazamentos. A substituição também pode ser necessária se for observado que a borracha está envelhecida, com micro trincas, portanto frágil e quebradiça. Em caso de aperto do anel, é conveniente passar uma camada de lubrificante neutro em sua superfície para facilitar o deslizamento e evitar engripamentos.

ATENÇÃO: LEIA ESTAS INSTRUÇÕES ANTES DE limitado. Esses componentes devem ser monitorados TROCAR OU INSTALAR UMA CARCAÇA PARA EVITAR regularmente para verificar se devem ou não ser RISCOS OU ACIDENTES. substituídos. Para evitar reparos custosos ou possíveis As carcaças devem ser protegidas contra temperaturas fora da faixa de utilização indicada. Destacamos que os limites de temperatura aplicáveis para carcaças transparentes são inferiores aos das opacas. Não Caso constatado defeito de fabricação dentro do período devem ser expostas à luz do sol por períodos longos, de 3 meses contados a partir da emissão da nossa nota pois os raios UV podem torná-las quebradiças. Antes fiscal, faremos o reparo ou troca do equipamento. Não de qualquer instalação, deve-se verificar a pressão da sendo possível realizar nenhuma das opções anteriores, tubulação hidráulica para evitar que exceda os limites o dinheiro será devolvido em forma de crédito para determinados pelo fabricante, se podem ocorrer golpes aquisição de mercadorias. de aríete e, também, se a temperatura máxima da água é de até 50ºC (ou 125ºF). Os instaladores devem se certificar que as dimensões dos pessoais, danos da propriedade ou qualquer dano direto, cartuchos são adequadas para as carcaças instaladas. indireto, especial, incidental, consequencial ou outros Se forem compridos demais, isso pode causar tensões danos de qualquer natureza, sem limitação de custo e a ruptura dos cartuchos ou das carcaças. Por outro de procura de produtos substitutos, perdas de lucros, lado, se forem curtos demais, permitirão a passagem da produtos, produção ou interrupção de negócios. água sem tratamento. É recomendado instalar sensores de vazamento em instalações sujeitas a pressões altas, próximas dos limites, ou sujeitas a golpes de aríete que podem trincar ou fazer explodir as carcaças dando origem a inundações. Destacamos que todo sistema de filtração possui partes que oferecem um tempo de vida

vazamentos de água, é recomendável trocar as carcaças a cada 4-5 anos em condições normais de pressão e temperatura.

A Springway Ltda. também não se responsabilizará perante o comprador ou outra instituição por danos

CARCAÇAS DE PLÁSTICO E INOX PARA MEMBRANA

Carcaças de plástico

São carcaças fabricadas em polipropileno. Algumas das membranas listadas para instalação nestas carcaças podem possuir certificação NSF, norma 58, FDA ou WQA. Se forem necessárias membranas com certificação recomendamos mencionar esse requisito na consulta comercial. As roscas são do padrão NPT. A vazão varia bastante em função da pressão da água a ser tratada. A pressão máxima de trabalho é de 7 kgf/cm² e a temperatura de 50ºC. Lembramos que as membranas não devem trabalhar com água em temperatura superior a 45ºC.

Medidas nominais em mm.

Carcaças de aço inox

São fabricadas em aço inox 304 ou, sob encomenda, em aço inox 316. As conexões estão localizadas nas tampas ou nas laterais dos vasos (saída lateral sob encomenda).

*Dimensões aproximadas em polegadas. As informações acima podem variar conforme o fabricante.

CARTUCHOS PLISSADOS

Dependendo do fabricante são construídos com poliéster ou com polipropileno. São laváveis para retirar o material particulado retido em sua superfície durante o processo de filtração da água, e podem ser reutilizados posteriormente por várias vezes. São resistentes a microrganismos, diversos tipos de produtos químicos, possuem alta capacidade de retenção de material particulado e uma duração muito grande devido à enorme área proporcionada por sua superfície plissada. A superfície de filtração destes cartuchos é significativamente maior do que os cartuchos com superfície lisa correspondentes. Estes cartuchos oferecem uma vasta gama de aplicações residenciais, comerciais e industriais. A tela filtrante é plissada em torno de um suporte central de polipropileno para adicionar resistência, e as tampas de vinil plastisol são termofixadas para unir os três componentes formando um conjunto único e rígido. A lavagem do cartucho para reutilização pode ser feita várias vezes, com auxílio de um esguicho com água a pressão moderada para não danificá-lo.

Códigos da denominação Legenda

prefixo do nominal 20 = 20” grupo de produtos diâmetro código interno nominal Springway diâmetro 2 = 2-1/2”

CPL 10 / 2 - 20M *

altura micragem nominal

1 1

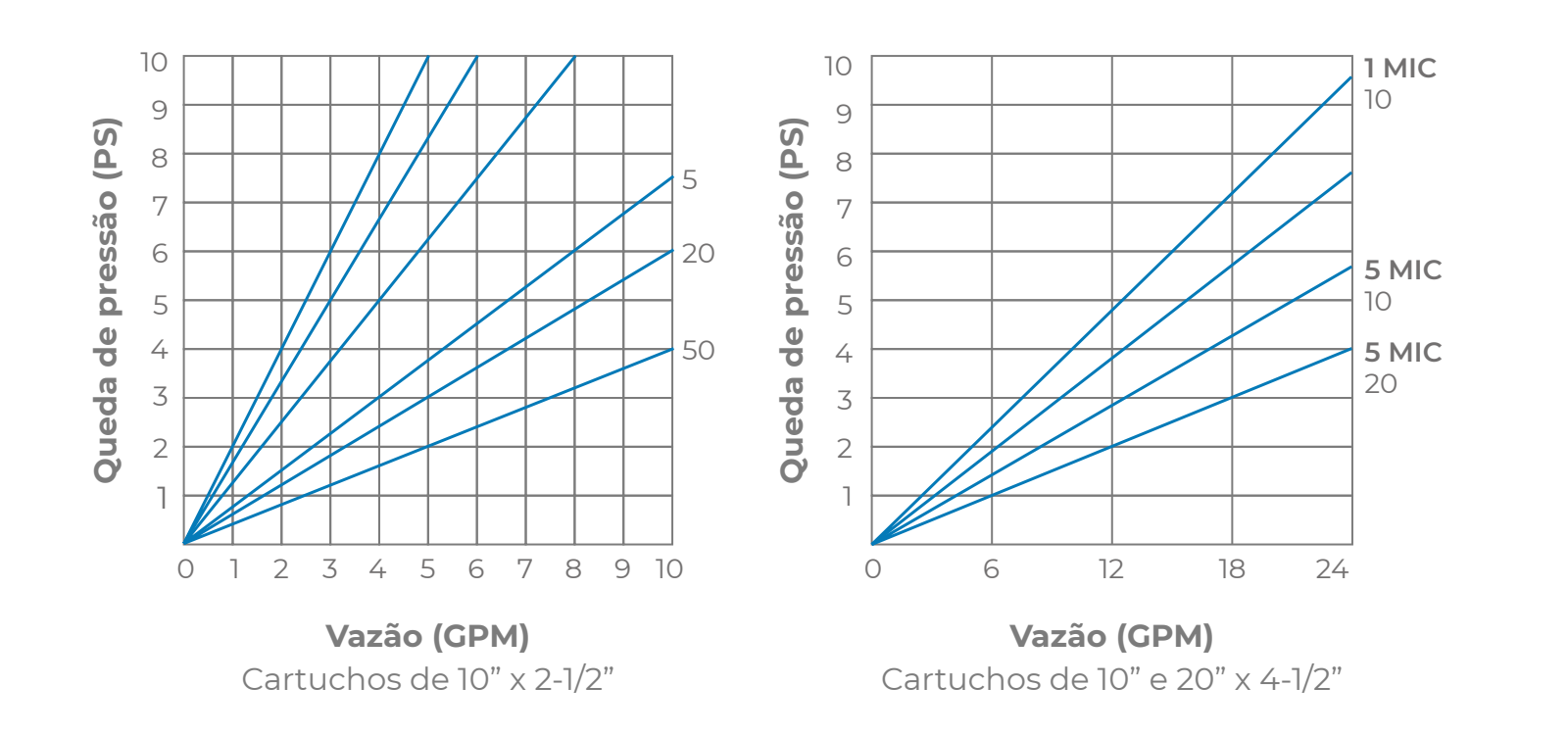

Vazão (GPM) Vazão (GPM) Cartuchos de 10” x 2-1/2” Cartuchos de 10” e 20” x 4-1/2” Observação: A queda de pressão informada acima considera a carcaça e o cartucho

prefixo cartucho plissado altura 10 = 10”

nominal 4 = 4-1/2” micragem 1, 5, 20, ou 50 Micra

10

CARTUCHOS BOBINADOS

São uma solução efetiva para a retenção de areia, escamas de ferrugem, barro e outras partículas ou microrganismos contaminantes. Fabricados com cordões de polipropileno, podem trabalhar a uma temperatura entre 4,5 a 42ºC. Alguns fabricantes fornecem, sob encomenda, execuções com tubo central de aço, que suportam até 73ºC. É conveniente lembrar que as carcaças de polipropileno normais suportam até 50ºC, portanto para aplicações em temperaturas acima deste limite deverão ser utilizadas carcaças de aço inox ou de plástico especial que suportam até 74ºC.

Códigos da denominação Legenda

prefixo cartucho bobinado prefixo do grupo de diâmetro código interno altura 10 = 10” produtos nominal Springway nominal 20 = 20” 30 = 30” 40 = 40” diâmetro 2 = 2-1/2” CBPI 10 / 2 - 1M * nominal 4 = 4-1/2” micragem 1, 5, 20, ou 50 Micra altura micragem nominal

CARTUCHOS DE CARVÃO ATIVADO COMPACTO

São utilizados para remoção de odores, sabores, cloro e substâncias químicas orgânicas. São fabricados em ampla variedade de tipos e tamanhos. O bloco de carvão compacto, ao contrário do granulado, não permite a criação interna de canais, fluidificação ou liberação de partículas. Os cartuchos podem trabalhar, dependendo do fabricante, com água a temperaturas que variam de 4,4ºC até 52 ou 82ºC. Convém lembrar que o limite de temperatura das carcaças de polipropileno é de apenas 50ºC. Por isso, se houver alguma especificação nesse sentido, a temperatura desejada deve ser informada na consulta. O grau de adsorção dos cartuchos pode variar significativamente entre os fabricantes, podendo chegar a até 80-99% (em condições normais de utilização com água encanada) para os cartuchos mais avançados e com certificação NSF. Por esse motivo, os cartuchos mais econômicos devem ser utilizados em aplicações mais simples, com menor responsabilidade. Vale a pena lembrar que é conveniente medir a quantidade de cloro contido na água antes e depois da passagem pelo cartucho para determinar o momento de troca quando saturado.

(*) Sob encomenda em caixas fechadas.

(*) Sob encomenda em caixas fechadas.

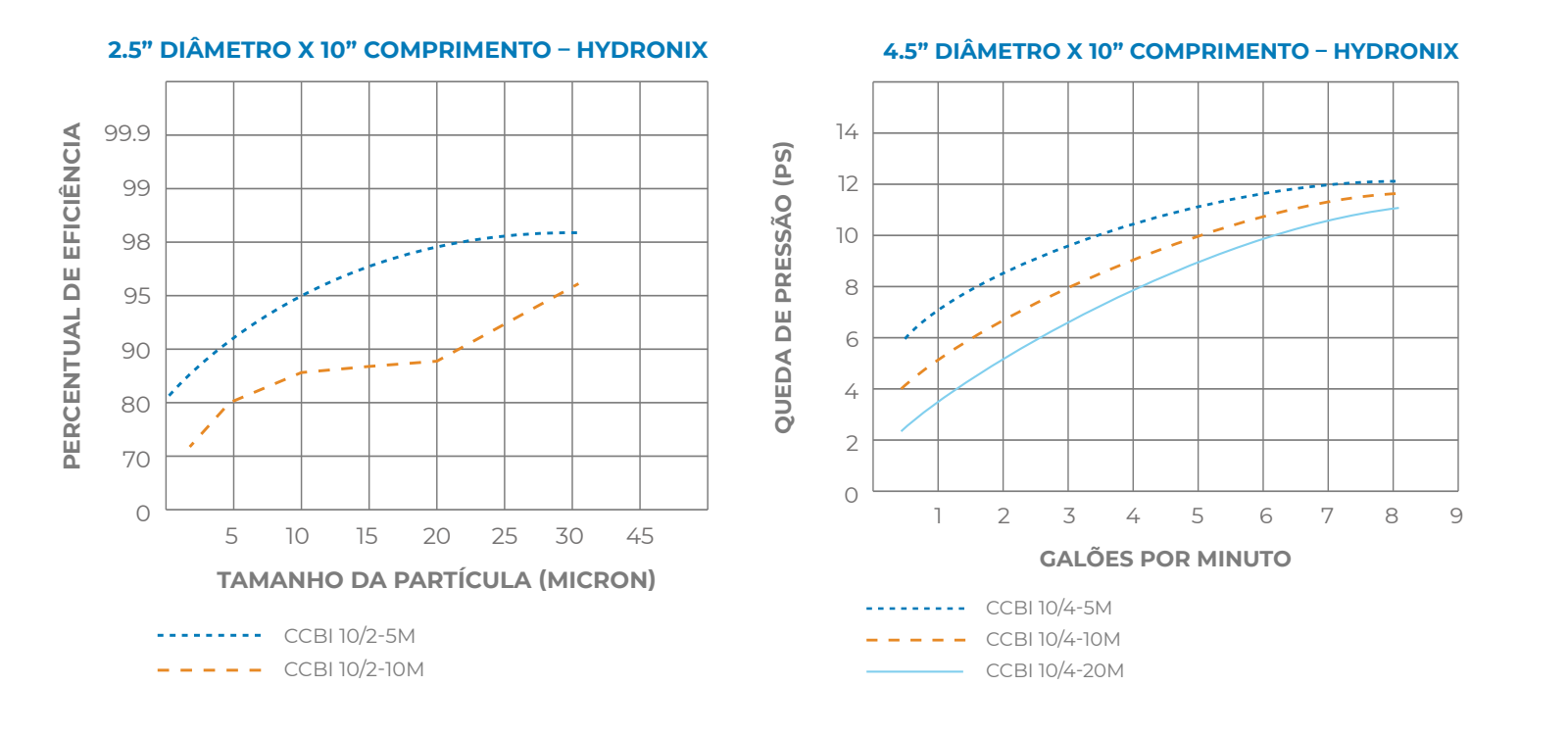

Materiais construtivos (Hydronix) Faixas de utilização • Carvão ativado de casca de coco • Pressão máxima: 17 kgf/cm² • Tela de polipropileno • Pressão diferencial máxima: 6,8 kgf/cm² • Tampas de polipropileno • Pressão de colapso: 13,6 Kgf/cm² • Vedações de neoprene

NOTA O desempenho dos cartuchos depende do desenho do sistema onde estão instalados, da vazão e de alguns outros detalhes de aplicação. Os cartuchos ainda sem uso da série CCBI contêm uma pequena quantidade de finos de carvão (pó muito fino) em seu interior em decorrência do processo de fabricação. Após a instalação deixe a água correndo por aproximadamente 20 segundos para remover o pó de carvão antes de utilizar a água, principalmente se for destinada para beber ou para cozinhar. Nas ocasiões subsequentes observe se ainda resta pó e repita o procedimento até a remoção total.

Códigos da denominação Legenda

prefixo cartucho de carvão ativado compacto prefixo do grupo de diâmetro código interno altura 5 - 5” produtos nominal Springway nominal 10 = 10” 20 = 20” diâmetro 2 = 2-1/2” nominal 4 = 4-1/2” CCBI 10 / 2 1M * micragem 0,5, 1, 5, 10 ou 20 micra - altura micragem nominal

CARTUCHOS ABSOLUTOS E NÃO ABSOLUTOS COM BAIXA MICRAGEM

Cartuchos absolutos com baixa micragem

Construídos 100% em polipropileno, com diâmetro externo único de 2-1/2”. Resistem a substâncias químicas agressivas. Utilizados para aplicações onde seja necessário efetuar retenção bacteriológica. A superfície é plissada para aumentar a área de filtração, prolongar sua duração e ainda proporcionar menos perda de carga. Todos os seus componentes são unidos por fusão. Garantem retenção absoluta com 99,98% de eficiência (Beta 5000) nas micragens específicas. São fornecidos com dois tipos de execução: com ambas faces planas (sufixo D) ou com uma face plana e outra com pescoço (sufixo 2). Estes cartuchos atendem às especificações da FDA CFR título 21 para aparelhos utilizados na produção de comidas e bebidas.

Micragem absoluta de 0,45, 1 e 5 micra e comprimentos nominais de 30” e 40” sob encomenda em caixas fechadas.

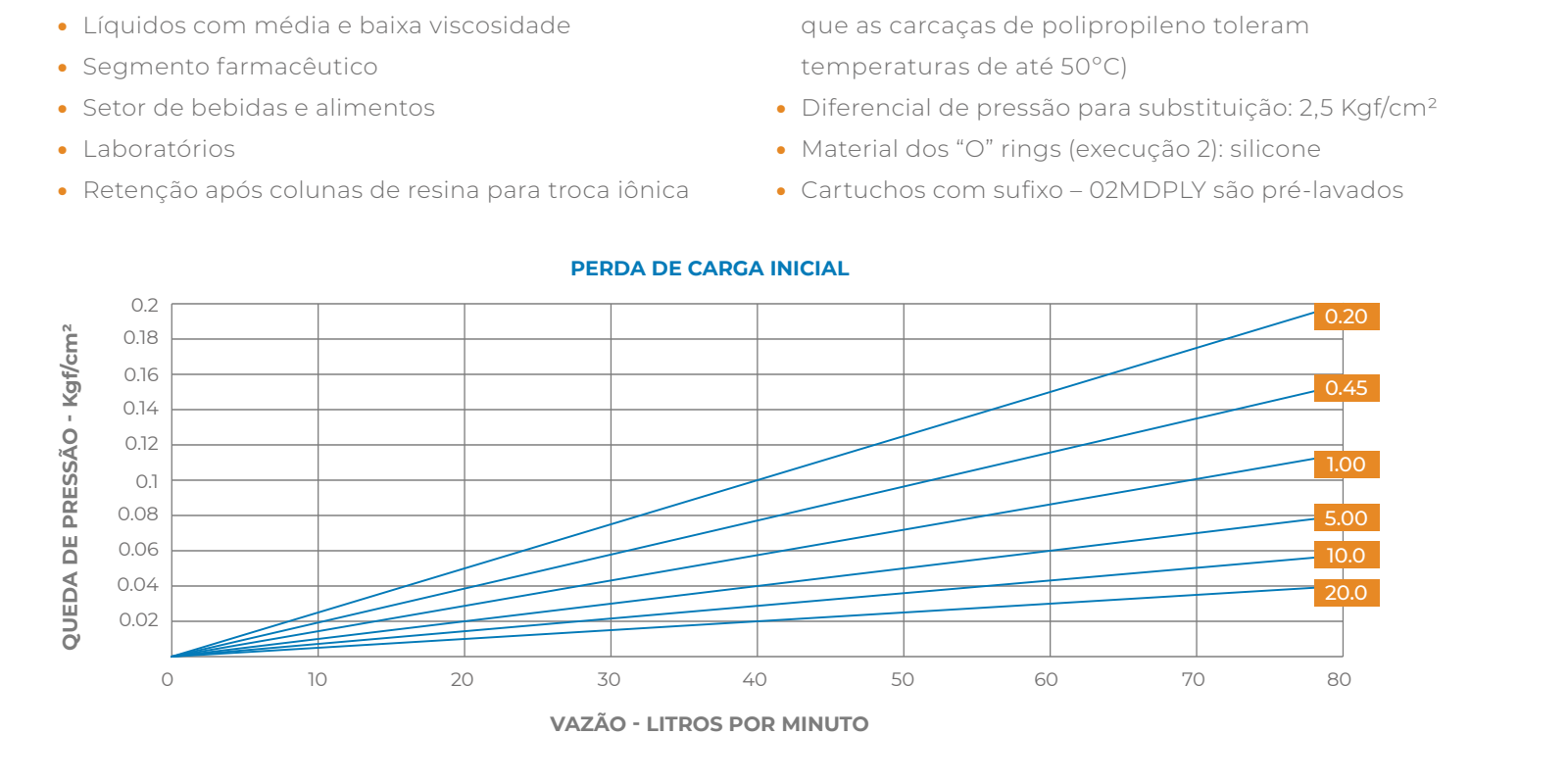

Aplicações Especificações técnicas

• Pré-filtração para Osmose Reversa • Filtro interior: 100% polipropileno micro denier • Pré-filtração para destiladores • Capsula externa: polipropileno de alta resistência • Torres de resfriamento • Temperatura máxima de trabalho: 95ºC (lembrando • Líquidos com média e baixa viscosidade que as carcaças de polipropileno toleram • Segmento farmacêutico temperaturas de até 50ºC) • Setor de bebidas e alimentos • Diferencial de pressão para substituição: 2,5 Kgf/cm² • Laboratórios • Material dos “O” rings (execução 2): silicone • Retenção após colunas de resina para troca iônica • Cartuchos com sufixo – 02MDPLY são pré-lavados

Códigos da denominação Legenda

prefixo do altura 10 = 10” grupo de diâmetro nominal 20 = 20” produtos nominal execução 30 = 30”

prefixo cartucho de prolipropileno absoluto

40 = 40” diâmetro 2 = 2-1/2”

CARTUCHOS DE POLIPROPILENO LISO, RANHURADOS E COM TAMPAS

Estão disponíveis em uma grande variedade de micragens e tamanhos. Construídos com polipropileno puro, não liberam aditivos que possam contaminar a água. São descartáveis e devem ser substituídos quando entupidos ou após alguns meses instalados, mesmo se pouco utilizados, para evitar o desenvolvimento de microrganismos no limo retido. Dependendo do fabricante, podem trabalhar com água em temperaturas de 4,5º C a 45, 52 ou até 63ºC, por isso é importante mencionar na consulta se há necessidade de um limite de temperatura maior. Convém lembrar que o limite de temperatura das carcaças é de somente 50ºC, portanto acima desse limite será necessário utilizar carcaças especiais. Alguns fabricantes fornecem esses cartuchos com material certificado pela NSF Norte- americana no Standard 42 os quais, por esse motivo, possuem um custo maior. Assim, sempre que se desejem cartuchos certificados recomenda-se informar essa condição já na consulta comercial.

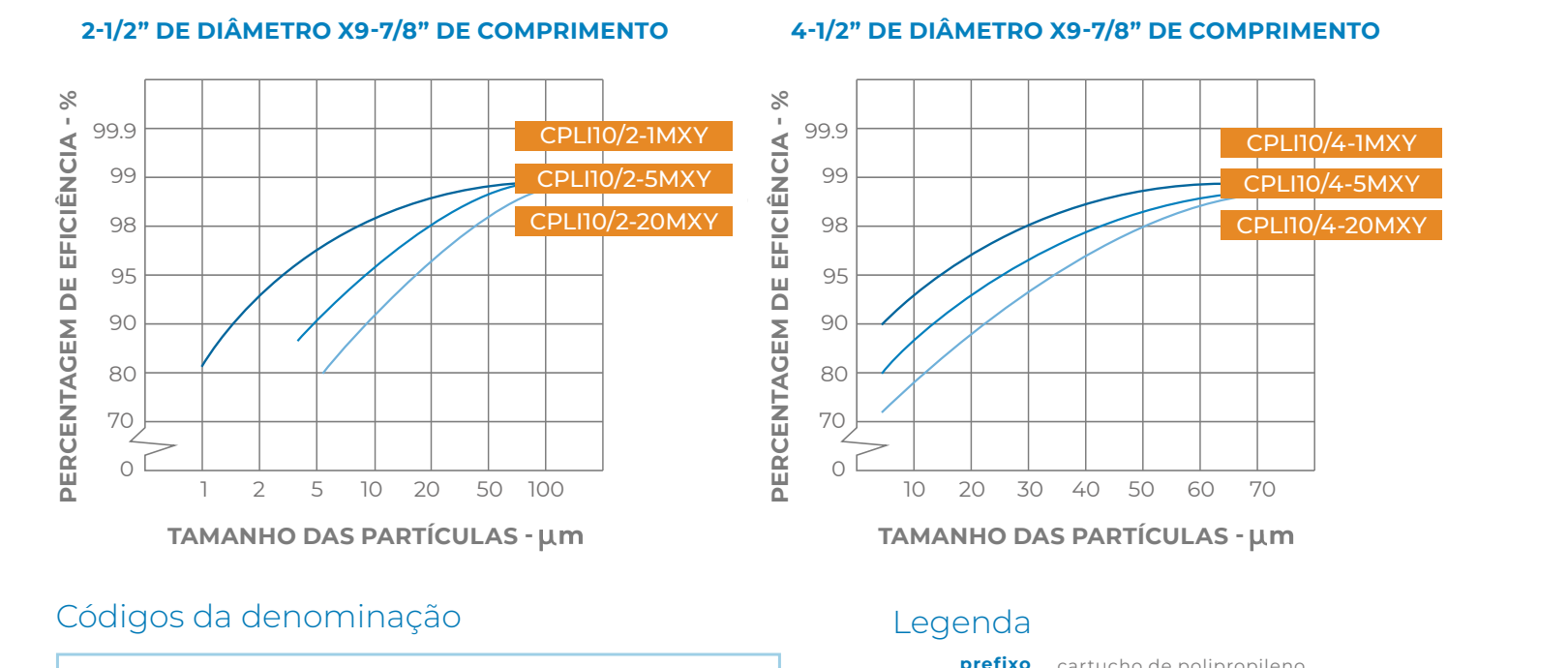

Os cartuchos de polipropileno ranhurados possuem as mesmas características técnicas gerais dos cartuchos lisos. A única diferença é que, por possuírem ranhuras, oferecem uma área de filtração um pouco maior. Os cartuchos com tampas possuem os mesmos atributos dos lisos.

Aplicações Informações técnicas

• Galvanização, gravação e processamento de imagens • Temperatura máxima de operação: 45 a 63ºC, na fabricação de placas circuitos impressos dependendo do fabricante • Pré-filtração para sistemas de Desmineralização • Máxima queda de pressão: 20ºC de 3,2 Kgf/cm² e RO • Recomendada substituição com queda de pressão de 1,5 • Pré-filtração para líquidos viscosos compatíveis • Faixa de operação com temperatura entre 4,4 e 62,8º C • Pré-filtração para sistemas com recirculação de água • Vazão máxima: 7,6 a 30 LPM dependendo da micragem

Códigos da denominação Legenda

prefixo cartucho de polipropileno prefixo do altura 10 = 10” grupo de diâmetro nominal 20 = 20” produtos nominal execução 30 = 30” 40 = 40* diâmetro 2 = 2-1/2” nominal 4 = 4-1/2” CPLI 10 / 2 - 1M R * micragem 1, 5, 10, 20, 50 ou 75 micra execução R = ranhurado 2T = com tampas altura micragem código interno nominal Springway

CARTUCHOS VAZIOS RECARREGÁVEIS

Cartuchos plásticos vazios com retentores internos de carga e tampa roscada para permitir o carregamento com resinas para troca iônica, carvão granulado e outros produtos afins. Uma vez carregados são instalados em carcaças standard. O plástico de todos os tamanhos é de cor leitosa. Contudo, o cartucho CVR10/2C é fornecido em plástico transparente.

CARTUCHOS DIVERSOS E COM CARGAS ESPECIAIS

Cartuchos com cargas especiais

• Cartuchos decloradores – série CRCA Carregados com carvão ativado granulado para reduzir cloro, substâncias químicas orgânicas, sabores e odores desagradáveis da água • Cartuchos desmineralizados – série CRRM Carregados com resina mista (catiônica e aniônica) para desmineralização em geral • Cartuchos desmineralizados – série CRAB Carregados com resina mista catiônica para reduzir a dureza e o ferro da água

Cartuchos diversos

Estes cartuchos possuem filtros com grau de retenção de 5 micra e carga central de carvão ativado granulado. Os modelos CMR230 e CMR200 requerem carcaças especiais, com rosca interna para fixação. A temperatura máxima de funcionamento destes cartuchos é de 50ºC. O cartucho CGAC5, de carvão ativado granulado, não possui micragem. A vazão indicada é com uma pressão mínima de 2,5 Kgf/cm². CMR230 CMR200 CMPC-10/2 CGAC5

DENOMINAÇÃO DESCRIÇÃO VAZÃO (LITROS POR HORA)

CMR230 Para carcaças especiais, com rosca. Contém carvão ativado granulado e filtros de polipropileno 360

CMR200 Para carcaças especiais, com rosca. Contém carvão ativado granulado e filtros de polipropileno 180

CGAC5 Para carcaças de 5”, declorador, contém somente carvão ativado granulado 180

CMPC-10/2 Para carcaças de 10”, contém carvão ativado granulado e filtros de polipropileno 360

CARVÃO ATIVADO GRANULADO E RESINAS PARA TROCA IÔNICA

Carvão ativado granulado

O carvão ativado é uma forma de carbono tratado em alta temperatura, utilizado para remover cloro, diversos compostos orgânicos contidos na água, mau cheiro e sabores desagradáveis. É importante que a capacidade de adsorção do carvão seja elevada, garantindo um alto desempenho, e que seja isento de fosfato conforme exigido por muitas aplicações. O carvão ativado granulado é fornecido em quilos com o código CAT1KG-A. Após certo tempo de uso, o carvão fica saturado com o cloro e outras substâncias químicas acumuladas em suas superfícies externas e internas, devendo ser substituído. O momento da troca pode ser determinado testando a água produzida com um aparelho para medição do teor de cloro.

Resina para troca iônica

O processo de troca iônica baseia-se no emprego de resinas sintéticas, onde as mesmas sequestram os sais dissolvidos na água por meio de uma reação química, liberando íons equivalentes para água. A água bruta a ser desmineralizada com as resinas abaixo, deve previamente ser submetida a uma pré-filtração para remover os sólidos em suspensão (barro, areia e outros) e o cloro. A resina vai ficando pouco a pouco saturada com os sais retirados da água sendo tratada. Assim, é necessário que a água produzida seja monitorada frequentemente com o auxílio de um condutivímetro, para determinar quando deverá ser descartada e substituída por uma carga de resina nova. O nível máximo de condutividade que determinará quando a resina deve ser trocada dependerá do uso a que se destina a água purificada, sendo estabelecido pelo usuário para cada aplicação. Note que a resina, apesar de ser um sólido, é fornecida em litros, em embalagens de 1 litro ou em sacos fechados de 25 litros. A coloração das resinas pode variar levemente entre diferentes lotes, mas essa variação não afeta o desempenho do produto.

• Resina mista RM400-1LTP ou RM60A/40-1LTR Resina mista tipo gel 40% catiônica e 60% aniônica pronta para uso. Indicada para sistemas de desmineralização de baixa vazão, polimento de unidades de troca iônica ou osmose reversa. Devido a sua capacidade operacional elevada é capaz de produzir água desmineralizada com boa pureza e livre de sílica. • Resina mista RM475-1LTP, RM478-1LTP ou RM50/50-1LTR Resina mista tipo gel 50% catiônica e 50% aniônica pronta para uso. Indicada para desmineralização em processo de eletro-erosão, aquarismo, farmácia, cosmético e outros. • Resina mista RM3710-1LTP Resina mista tipo gel 40% catiônica e 60% aniônica pronta para uso. Resina com alto grau de pureza indicada para produção de água desmineralizada ultrapura utilizada na formulação de cosméticos e fármacos. • Resina abrandadora e desferrizadora RFD60-1LTP Resina tipo premium utilizando tecnologia SST (ativação somente da coroa) que possibilita abrandar água com remoção de até 10 ppm de ferro. Permite remoção de outros metais como zinco, alumínio, bário e manganês (quando em baixas concentrações) em sistemas de potabilização.

Estas resinas são classificadas de acordo com a norma ABNT/NBR 10.004/2004 como isenta de contaminantes acima das concentrações limites estabelecidos pelo anexo G dessa norma. Tanto as resinas como suas embalagens são consideradas como resíduos sólidos, classe 116. Assim, podem ser descartadas em aterros com os métodos usuais para plástico que atendam a legislação vigente. Se contaminadas com outros elementos (metais pesados, por exemplo), deverão ser descartadas de acordo com o contaminante.

PURIFICADORES RESIDENCIAIS POR OSMOSE REVERSA – SÉRIE RO

Os purificadores por Osmose Reversa são os únicos equipados com uma membrana permeável dotada de poros minúsculos para filtração, medindo apenas 0,0001 mícron, que só permitem a passagem das moléculas de água, ou H₂O, uma das menores da natureza. Este é o único sistema existente no mercado, para uso residencial, capaz de remover da água metais pesados, sais diversos, restos de antibióticos, de anticoncepcionais, flúor, defensivos agrícolas, e microrganismos como Foto meramente ilustrativa, contém itens vendidos bactérias, fungos, vírus, protozoários e outros. Esses purificadores são equipados com um sistema de pré-filtração composto por um cartucho de polipropileno, para remoção de sólidos em suspensão, um cartucho de carvão ativado compacto para remoção do cloro, odores e sabores estranhos. A seguir a água passa por uma membrana de osmose reversa, onde são removidos os contaminantes residuais que não foram retidos nos pré- filtros e, finalmente, passa por um pós-filtro de carvão ativado para retirar qualquer sabor ou cheiro residual adquirido durante o tratamento. A água fornecida por este aparelho possui extrema pureza e qualidade permanente. Este aparelho foi projetado para trabalhar com água periodicamente para confirmar se a água se mantém com potável, da rede pública, em conformidade com a o padrão de qualidade adequado ao longo do tempo.

separadamente (*)

portaria vigente do Ministério da Saúde, na temperatura ambiente. A dureza máxima da água não poderá ultrapassar 100 ppm. A pressão hidráulica deverá estar entre 2,5 a 4,0 kgf/cm², caso contrário à água não terá pressão suficiente para permear a membrana. Para tratar água proveniente de outras fontes (poços, nascentes, municípios onde o sistema de tratamento existente não seja confiável, etc) esta deverá ser submetida a um análise físico-químico-bacteriológica, feita em laboratório autorizado, para comprovar se a água está dentro dos parâmetros de potabilidade da portaria. Se estiver dentro dos parâmetros, poderá então ser tratada neste aparelho. O exame deverá ser repetido

(*) Vazão nominal obtida com pressão de 4 Kgf/cm² a 25ºC. Caso a pressão da rede hidráulica não atinja no mínimo 2,5 Kgf/cm² ou 25 mca (metros de coluna de água), será necessário instalar um sistema pressurizador (fornecido separadamente).

PRINCIPAIS APLICAÇÕES

• Água para beber • Dietas com pouco sódio • Regimes alimentares • Animais domésticos • Água para cozinhar • Ferros elétricos a vapor • Aquários • Umidificadores • Sopas e molhos • Sucos, café e chá • Comidas para bebês • Cubos de gelo • Baterias para carros • Plantas • Autoclaves • E muito mais!

Se você pensa que a água engarrafada é a solução, pense novamente Muitas pessoas compram água engarrafada porque se preocupam com a qualidade do que bebem. Contudo, essa alternativa, além de cara, é antiestética e inconveniente, pois exige o uso de bebedouros, a reposição, transporte, estocagem de garrafões e a limpeza do encaixe destes no bebedouro a cada troca, ou a utilização de muitos quilos de plástico por ano, desperdiçado em garrafas descartáveis. O custo por litro da água produzida por um purificador por osmose reversa é extremamente baixo quando comparado ao das águas engarrafadas de boa qualidade.

(*) Consulte nossa equipe ou revendedor de produtos e sistemas Springway para escolher a configuração de sistema mais adequada para sua família ou negócio.

PURIFICADORES NÃO RESIDENCIAIS POR OSMOSE REVERSA – SÉRIES ROL, DE E DEFA

Estes aparelhos fornecem água com elevado grau de pureza, em condições de atender aplicações que exijam baixos níveis de metais e sais dissolvidos e ausência de contaminação microbiológica. São utilizados em laboratórios, para abastecer autoclaves, caldeiras, sistemas de resfriamento capilar, produção de cosméticos, produção de tintas, abastecimento de aquários, lavagem de cristais, lavagem de circuitos eletrônicos, lavagem de instrumentos cirúrgicos e outros. São utilizadas membranas de alta capacidade, que permitem a produção de água purificada rapidamente, sem perda de tempo. No caso particular dos desmineralizadores (ou Deionizadores) recomenda-se fazer medições periódicas da água produzida para verificar o nível de condutividade e determinar o momento de troca do cartucho de resina. Estes aparelhos devem ser alimentados com água pré-tratada, potável, da rede pública conforme a portaria vigente do Ministério da Saúde. Seus componentes devem ser fixados na parede em um suporte ou gabinete. A dureza máxima da água de entrada não deverá ultrapassar 100ppm, para evitar incrustações nas membranas.

Osmose Reversa - série ROL

Purificador compacto para laboratórios, produção de cosméticos, tintas, aquários e outros. Fornece água pura, sem microrganismos e com baixo teor de minerais e sais dissolvidos. No primeiro estágio, o aparelho faz uma pré-filtração, com um cartucho de polipropileno, com grau de retenção de 5 micra, para retirar as partículas contaminantes. A seguir, a água passa por um cartucho de carvão ativado compacto para retirar cloro, odores e outras substâncias químicas. A água é então purificada por uma membrana para Osmose Reversa tipo TFC. Caso a pressão hidráulica seja inferior a 2,5 Kgf/cm² é necessário utilizar um kit pressurizador que é fornecido separadamente, composto por uma bomba pressurizadora e um transformador.

(*) Produção em ambiente de 25ºC pressão hidráulica de 4 Kgf/cm². No caso de pressões e temperaturas inferiores, a produção de água será reduzida. *Recomenda-se utilizar um kit pressurizador quando a pressão da rede hidráulica for inferior a 2,5 Kgf/cm² (ou 25 metros de coluna de água), pois abaixo dessa pressão a água não consegue permear a membrana.

Desmineralizador - série DE

O sistema DE é constituído por um purificador por Osmose Reversa ROL, complementado por um cartucho desmineralizador descartável, carregado com resina mista para troca iônica. A maior parte da desmineralização é feita pelo purificador ROL, cabendo ao cartucho de resina a retenção de metais e sais residuais (polimento), o que prolonga muito sua duração e ainda proporciona uma redução expressiva da condutividade. A manutenção é bastante simples: não é necessário a regeneração da resina (a mesma quando saturada é descartável), nem a limpeza química da membrana, pois ela deve ser trocada após dois anos de uso, em média. Partindo de água bruta de entrada com 180µS-cm (microSiemens/cm), o aparelho fornece água desmineralizada em torno de 0,20µS/cm. Caso a pressão hidráulica seja inferior a 2,5 Kgf/cm² é necessário utilizar um kit pressurizador que é fornecido separadamente composto por uma bomba pressurizadora e um transformador.

(*) Produção em ambiente de 25ºC pressão hidráulica de 4 Kgf/cm². No caso de pressões e temperaturas inferiores, a produção de água será reduzida. *Recomenda-se utilizar um kit pressurizador quando a pressão da rede hidráulica for inferior a 2,5 Kgf/cm². (ou 25 metros de coluna de água), pois abaixo dessa pressão a água não consegue permear a membrana.

Desmineralizador com cartucho absoluto - série DEFA

É um sistema DE equipado com um filtro absoluto adicional para retenção de finos desprendidos e dos microrganismos que ocasionalmente se desenvolvem na coluna de resina. O comprimento nominal do cartucho é de 10”, com a superfície levemente plissada, o que lhe confere uma grande área de filtração com baixa perda de carga. É fabricado 100% em polipropileno virgem, tem capacidade de retenção absoluta de 0,2 mícron com eficiência de 99,98% (Beta 5000). Caso a pressão hidráulica seja inferior a 2,5 Kgf/cm² é necessário utilizar um kit pressurizador fornecido separadamente composto por uma bomba pressurizadora e um transformador.

(*) Produção em ambiente de 25ºC pressão hidráulica de 4 Kgf/cm². No caso de pressões e temperaturas inferiores, a produção de água será reduzida. *Recomenda-se utilizar um kit pressurizador quando a pressão da rede hidráulica for inferior a 2,5 Kgf/cm² (ou 25 metros de coluna de água), pois abaixo dessa pressão a água não consegue permear a membrana.

MEMBRANAS PARA BAIXAS VAZÕES

Consulte as carcaças para membranas disponíveis na página 12

Membranas de alta qualidade, fabricadas com poliamida composta, para longa duração. A duração média destas membranas em aplicações comerciais leves é de até dois anos. A substituição da membrana deve ser feita em ambiente limpo, após prévia desinfecção de todos os componentes do purificador, conforme o manual de instruções que acompanha cada purificador. A água de entrada deve ser potável, na temperatura ambiente, dureza máxima de 100 ppm e pressão mínima de 2,5 kgf/cm². O cloro deve ser retirado da água, passando por um cartucho de carvão ativado compacto, bem como os sólidos em suspensão antes de atingir a membrana para evitar que esta fique entupida, ou seja, danificada. As vazões indicadas são nominais obtidas com pressão variando de 4,5 Kgf/cm² a 5,5 kgf/cm² dependendo do tamanho da membrana e temperatura da água de 25ºC. Portanto, poderão variar se estas duas condições forem diferentes.

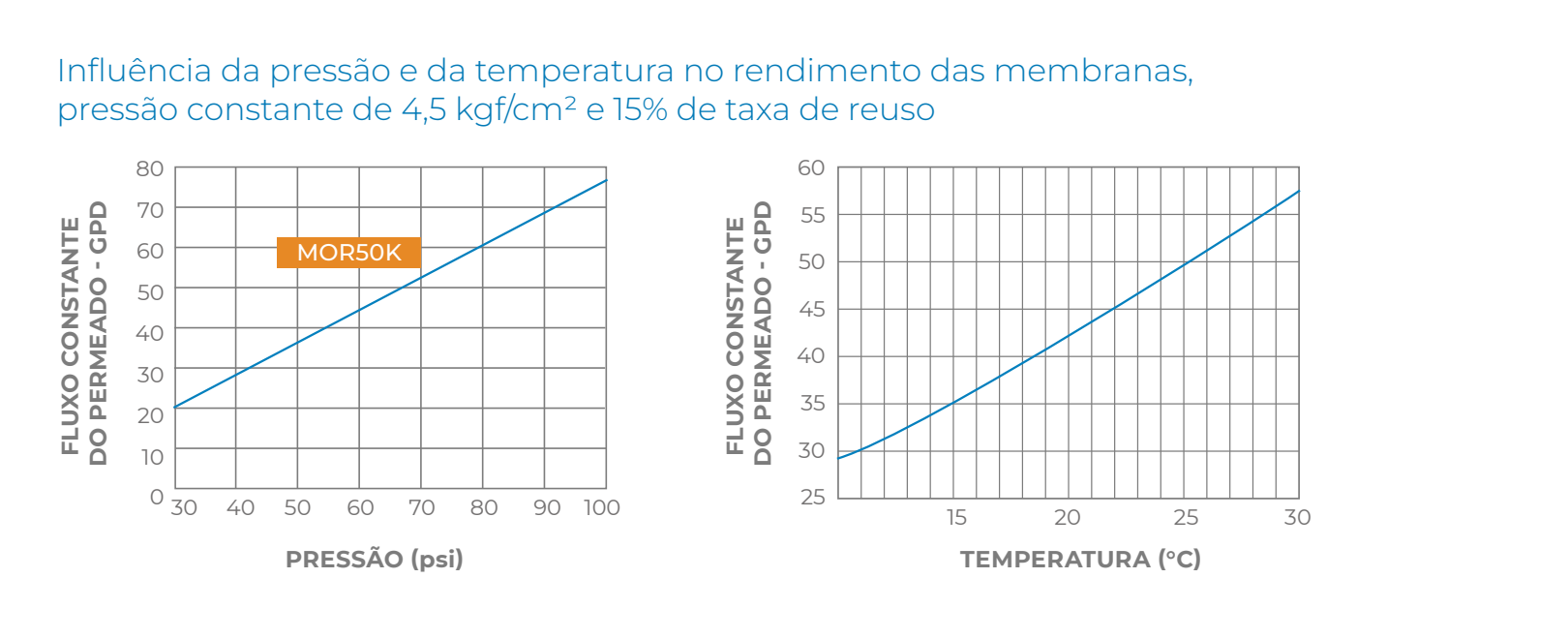

Influência da pressão e da temperatura no rendimento das membranas, pressão constante de 4,5 kgf/cm² e 15% de taxa de reuso

(*) Quantidade por caixa pode variar conforme o fabricante. Algumas membranas possuem certificação NSF. Deve-se informar na consulta se essa certificação é necessária.

Influência da pressão e da temperatura no rendimento das membranas, pressão constante de 4,5 kgf/cm² e 15% de taxa de reuso

MEMBRANAS PARA BAIXAS PRESSÕES

Consulte as carcaças para membranas disponíveis na página 12

As membranas para Osmose Reversa do tipo ULP (Ultra Low Pressure) possuem as mesmas características das membranas convencionais, porém foram projetadas para trabalhar com baixas pressões. Isso permite dispensar, em muitos casos, os sistemas pressurizadores e as instalações elétricas correspondentes. A produção de água é mostrada na tabela abaixo com dois níveis de pressão. No caso das membranas maiores a produção é tão elevada que permite, em alguns casos, a eliminação dos reservatórios.

MEMBRANAS PARA ALTAS VAZÕES

Consulte as carcaças para membranas disponíveis na página 12

Fabricadas com lâminas de poliamida com a tecnologia mais avançada. São utilizadas em purificadores de água para grandes vazões destinadas ao consumo humano, a fabricação de alimentos e outras aplicações. Os valores abaixo são aproximados, podendo variar conforme o fabricante da membrana, e foram baseados nas seguintes condições: Temperatura 25ºC, NaCl 2.000 mg/l, pH 7,5, pressão 225 PSI. Vazão podendo variar ±15%. Os limites de utilização destas membranas são: pressão máxima 600 psi (41 bar). Temperatura máxima da água 45º. Cloro livre máximo na água: < 0,1 mg/l. Faixa de pH (uso continuo): 3-10. Faixa de pH para limpeza química: 2-11. Queda máxima de pressão por membrana: 15 psi (1,03 bar).

Alguns fabricantes podem fornecer membranas com certificação da NSF. Especificar na consulta se esta certificação for necessária.

Funcionamento das membranas

A água tem a tendência natural de se mover das soluções com baixas para as soluções com altas concentrações. Mediante a aplicação de elevadas pressões, a água é obrigada a se mover na direção oposta de seu fluxo osmótico natural, através de uma membrana, o que explica o princípio da Osmose Reversa. Os poros de uma membrana para Osmose Reversa medem 0,0001 mícron ou um milionésimo de um fio de cabelo humano, o que torna impossível vê-los a olho nu. O tamanho de

uma bactéria ou de um vírus é 5.000 vezes maior, o que permite que só as moléculas de água, extremamente pequenas, consigam permear a membrana enquanto que todos os microrganismos, os metais pesados, resíduos de pesticidas e outros são descartados com a água de rejeito.

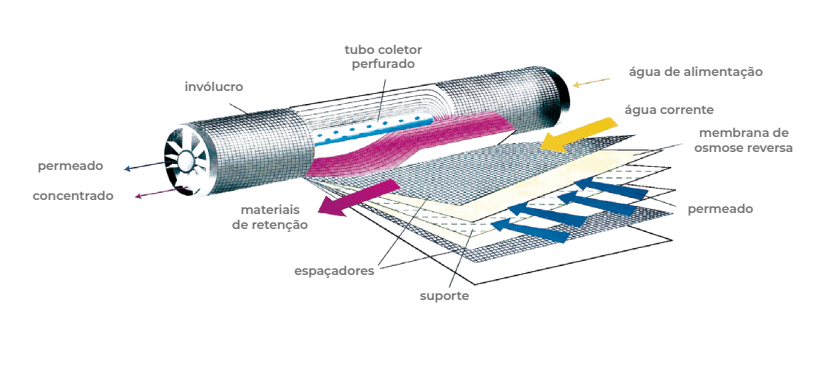

tubo coletor perfurado água de alimentação invólucro água corrente membrana de osmose reversa permeado concentrado materiais permeado de retenção espaçadores suporte

COMPONENTES E ACESSÓRIOS PARA PURIFICADORES POR OSMOSE REVERSA

Bombas pressurizadoras

Bomba compacta para pressurizar os purificadores por Osmose reversa quando a pressão da rede hidráulica for inferior a 2,5Kgf/cm². Não devem ser expostas a respingos de água.

(*) quando conectada a um transformador TBOR150-115K com maior voltagem de saída.

Transformadores

Unidade compacta para alimentação das bombas pressurizadoras.

VAC: corrente alternada. VDC: corrente contínua.

Pressostatos

Ligam e desligam as bombas pressurizadoras para manter o reservatório de água purificada cheio. Devem ser utilizados com os tanques TOR.

PTOR14K E PTOR14H – são fornecidas sem os conectores.

Válvula solenoide

Para interromper a entrada ou saída da água quando, por exemplo, a bomba pressurizadora for desligada. Não são fornecidas com conectores.

Tanques pressurizados

Os tanques da série TOR são utilizados para armazenar a água produzida pelos purificadores por osmose reversa. São divididos internamente por um diafragma elástico, atóxico, que mantém a água pressurizada. Por esse motivo, sua capacidade interna é em torno de 30-40% do seu volume externo. A parte inferior do tanque possui uma válvula para mantê-la pressurizada com ar comprimido, o que permite, graças à membrana ou diafragma interno, manter a água depositada em seu interior com pressão suficiente para abastecer uma torneira. Caso seja necessário que algum desses tanques possua certificação da NSF, solicitamos mencionar essa especificação no ato da consulta.

Válvulas de retorno

Possuem uma válvula que impede que a água rejeitada pela membrana volte para o purificador.

Restritores de fluxo

Restringem (estrangulam) a saída da água na carcaça da membrana criando a pressão interna necessária para que esta possa permeá-la.

Válvula de Corte (Shut-off)

Corta automaticamente o fluxo para a membrana de Osmose Reversa quando o tanque pressurizado atinge a pressão adequada. Disponível com conexões de engate rápido ou rosca.

PURIFICADORES RESIDENCIAIS DUPLIMAX

Este aparelho foi projetado para trabalhar com água potável, pré-tratada, da rede pública. Para tratar água proveniente de outras fontes como poços ou mananciais, por exemplo, é necessário fazer uma análise químico- físico-bacteriológico para verificar se a mesma atende os parâmetros estabelecidos na portaria vigente do Ministério da Saúde o que lhe confere a condição de potabilidade. A instalação é feita no interior do gabinete de uma pia, separadamente (*) portanto não ocupa espaço na área de trabalho superior. de carvão ativado que faz a remoção final de qualquer sabor Por não ficar exposto, em uma parede, por exemplo, seu ou cheiro remanescente adquirido no processo de filtração. desenho ou cor não conflita com o design ou as cores dos móveis da cozinha. Sua torneira, cromada, com vedação de discos de cerâmica, e com formato moderno, é fixada no tampo da pia. O processo de filtração de água é efetuado em 3 etapas: pia. Portanto é necessário verificar se a torneira da pia é passa por um pré-filtro de polipropileno atóxico com grau alimentada por baixo pois, em alguns casos raros, existem de retenção de 5 micra (5 milésimos de milímetro) para reter torneiras que saem diretamente da parede em cima da os sólidos em suspensão, a seguir passa por um cartucho pia e que não permitem que seja colocado o conector de de carvão ativado compacto para remover o cloro, sabores e derivação de forma esteticamente adequada. A água de cheiros desagradáveis e, finalmente, por um cartucho tubular entrada deve estar sempre na temperatura ambiente.

Foto meramente ilustrativa, contém itens vendidos

O aparelho é fixado em uma das laterais internas do gabinete da pia. A alimentação de água é feita por um desvio ou derivação em formato de “T” colocado no ponto da parede onde está roscado o flexível da torneira da

PURIFICADORES RESIDENCIAIS COUNTERTOP

Não requer cuidados especiais para sua instalação. É fornecido com um adaptador que é roscado no bico da torneira existente na pia, no lugar do aerador, que é removido. Esse adaptador possui uma chave de desvio de fluxo que permite desviar a água para a torneira para efetuar os serviços de lavagem normais ou para o purificador quando se deseje produzir água purificada. A mangueira flexível, em vinil, que equipa o aparelho permite que este seja colocado em qualquer lugar em torno da pia, sem lugar fixo. Em média, o cartucho de polipropileno deve ser trocado a cada No caso de pias equipadas com torneiras monocomando seis meses e o de carvão ativado a cada 12 meses. Esses são para água quente e fria é importante se assegurar que períodos de troca meramente indicativos, pois dependem a água desviada para o filtro seja sempre a fria (a água da qualidade da água de cada região e a frequência de uso quente iria danificá-lo) já que este aparelho deve funcionar do aparelho podendo ser significativamente menores (no sempre com água potável na temperatura ambiente. caso da água ser muito suja ou ocorrer um surto de sujeira na rede hidráulica) ou maiores em regiões onde a água for limpa Este filtro é equipado com dois tipos de cartuchos: um de e a utilização seja pequena. Vazão indicada com pressão polipropileno liso com grau de retenção de 5 micra para aproximada de 2 Kgf/cm² remover os sólidos em suspensão da água. A seguir a água passa por um cartucho de carvão ativado compacto Caso este aparelho fique vários dias sem ser utilizado para a remoção de cloro, outras substâncias químicas, recomendamos deixar a água correr durante alguns minutos sabores ou odores desagradáveis. para descartar aquela que ficou parada em seu interior. (*) Consulte nossa equipe ou revendedor de produtos e sistemas Springway para escolher a configuração de sistema mais adequada para sua família ou negócio.

Componentes para o purificador Countertop

Mangueira para Countertop

É uma mangueira de vinil, flexível, para permitir o deslocamento do purificador em torno da torneira da pia, ponto de fornecimento de água. Trabalha sem pressurização, com fluxo livre. Deve ser substituída toda vez que fique suja ou encardida externamente ou desenvolva algum tipo de limo em seu interior.

DECLORADORES PARA GELADEIRA - SÉRIE KPG

Os kits KPG são compostos por um cartucho declorador selado, um clip para fixação do cartucho, dois conectores com engate rápido, três metros de mangueira atóxica de 1/4” e um conector de 1/2” para conexão na rede hidráulica. O cartucho contém carvão ativado granulado para reduzir o cloro, sabores e odores desagradáveis da água. O kit completo é utilizado somente na instalação inicial. Em manutenções posteriores somente o cartucho é trocado. Para liberar as mangueiras dos engates basta pressionar o anel que circunda as entradas dos niples, enquanto são puxadas. Em regiões onde a água não seja confiável sob o ponto de vista microbiológico, recomendamos a instalação de um filtro Duplimax no ponto de alimentação de água. O declorador tem a finalidade única de declorar a água, e não substitui os purificadores certificados devendo trabalhar com água potável em conformidade com a portaria vigente do Ministério da Saúde.

FILTROS FIXOS PARA MÁQUINAS DE LAVAR ROUPAS E PRATOS - SÉRIE FML

Foram projetados para a remoção de sólidos em suspensão da água como barro, partículas metálicas e outros, ocorrência comum em várias regiões. Se a água de entrada de uma máquina de lavar roupas, por exemplo, estiver muito suja será difícil garantir que as roupas sairão da lavagem limpas, sem manchas ou sem amarelado. Este filtro não retira cloro, odores, substâncias químicas ou metais em estado coloidal (partículas tão pequenas que atravessam os poros de filtração), como ferro, por exemplo, que tinge a água com uma coloração avermelhada. Os sedimentos encontrados na água, além de sujar a roupa, podem provocar entupimentos nas máquinas de lavar roupas ou pratos danificando as válvulas A manutenção do filtro pode ser feita pelo próprio solenoides, aquelas que comandam automaticamente usuário, pois é extremamente simples e só requer uma os ciclos de entrada e saída da água para lavagem. chave para abertura da carcaça (também fornecida com Estes filtros são equipados com cartuchos lisos de polipropileno com grau de retenção de 5 micra (5 milésimos de milímetro) o mesmo utilizado nos filtros A duração do cartucho varia bastante dependendo residenciais que produzem água para o consumo da qualidade da água de cada região por isso é humano. O filtro pode ser fixado com um niple de recomendável observá-lo frequentemente (ou até 1/2” diretamente no ponto de água ou ser pendurado abrir a carcaça em caso de dúvida) nos primeiros dias na parede com um suporte metálico. Ambos os ou semanas de sua instalação para estabelecer um componentes são fornecidos com o filtro. Pode-se período de troca ou manutenção. Existem regiões onde esperar uma vazão superior a 1.000 litros por hora os cartuchos tiveram de ser trocados mensalmente, dependendo da pressão da rede hidráulica ou do tamanha a quantidade de barro acumulada no interior grau de saturação por sujeira que já tenha atingido o do filtro ou, em outras, com água mais limpa, a cada seis elemento filtrante. meses ou mais dependendo do estado do cartucho.

o filtro), remoção do cartucho entupido, lavagem do copo da carcaça e colocação de um cartucho novo.

DECLORADORES PARA CHUVEIRO

Como o nome indica, os cartuchos decloradores não são filtros. Eles se destinam a reduzir o cloro contido na água da rede pública. Para poder ter um tamanho compacto, são carregados com um produto chamado KDF55 que é uma mistura de cobre e zinco com poder de adsorção muito superior ao do carvão ativado. A distribuição entre KDF e carvão ativado/outros meios filtrantes presente nos decloradores varia em função do fabricante. Eles são fixados nas roscas dos tubos dos chuveiros alimentados com água quente proveniente de um sistema de aquecimento central. A liga cobre-zinco é bacteriostática, ou seja, impede o desenvolvimento de microrganismos no interior do cartucho e ainda retira metais pesados contidos na água, não enferruja e não causa corrosão. A utilização de água isenta de cloro no banho permite que os cabelos fiquem mais macios e brilhantes e a pele menos seca e menos sujeita a alergias e dermatites. Em pessoas alérgicas ao cloro, o decorador ameniza também crises alérgicas por inalação do vapor com cloro ou alergias de contato. A pressão hidráulica no ponto de instalação deve ser superior a 2 kgf/cm² (equivalente a 20 metros de coluna de água) para que o fluxo do chuveiro não seja reduzido demais. Sua utilização não é recomendada em regiões onde a água for muito suja, barrenta, o que o faria perder eficiência e provocar constantes entupimentos. Caso isto aconteça, o declorador pode ser removido e rosqueado ao contrário, para inverter o fluxo de água, e assim retirar a sujeira acumulada em seu interior. A vida útil média deste aparelho é de 6 a 12 meses, dependendo da qualidade da água e da utilização do chuveiro, e alguns modelos apresentam marcadores para identificar o mês de instalação e facilitar o controle do momento de troca. Uma vez tendo atingido a data de troca, o declorador deve ser substituído por outro novo. Se, uma vez vencido o seu prazo de validade ele for deixado instalado ele só vai servir para acumular eventuais detritos que possam estar vindo na água e diminuir a vazão.

*Dimensões variam conforme o fabricante.

DECLORADORES SELADOS

São carregados com carvão ativado granulado. Como o nome já informa, não são filtros. Sua função principal é reduzir o cloro, odores e sabores da água. Devem ser utilizados somente para tratar água microbiologicamente segura, pois não se destinam a retirar partículas em suspensão ou microorganismos. São utilizados como pós-filtros nos purificadores por Osmose Reversa e Duplimax.

CLORADOR EM LINHA

O cloro é adicionado na dosagem desejada pela sucção da água que passa pelo interior do aparelho (sistema Venturi), sendo a vazão ajustada por uma válvula reguladora de fluxo. Por não ser elétrico, dispensa a ligação em paralelo com bombas de recalque ou a instalação de válvulas de fluxo como a das bombas dosadoras eletrônicas. O cloro é fornecido por tabletes especiais colocados no reservatório do aparelho. Desde o início do funcionamento deste aparelho deve-se acompanhar o seu funcionamento frequentemente para determinar a duração dos tabletes e estabelecer o programa de reposição antecipada destes, evitando assim que o aparelho fique sem carga e deixe de adicionar cloro na água sendo tratada. A conexão é de 1-1/2” para permitir, mediante a utilização de niples de redução de PVC, a conexão com bitolas de todos os tamanhos. Recomenda-se ajustar a válvula dosadora com o auxílio de um instrumento eletrônico de medição ou de tiras para medir o teor de cloro contido na água produzida.

CARTUCHO ALCALINIZADOR EM LINHA

É utilizado para aumentar o pH ou a alcalinidade da água. O pH final da água produzida dependerá também da alcalinidade da água de entrada e da vazão, e a performance deste tipo de produto também pode variar em função do fabricante. É recomendável medir o pH da água produzida periodicamente com um aparelho medidor de pH digital ou com tiras de contraste analógicas para determinar o momento de troca do cartucho. Estes cartuchos não são filtros, ou seja, não purificam a água por isso só devem ser utilizados como estágio final de um purificador.

FILTROS DE ENTRADA EM PLÁSTICO

Os filtros centrais série FER são instalados nas tubulações de entrada de prédios, escolas, indústrias, restaurantes e residências térreas, para reter as partículas em suspensão, tais como barro, areia, resíduos metálicos e outros. Eles não retiram o cloro da água. Eles mantêm as caixas d’água limpas, tornando desnecessárias limpezas frequentes, os chuveiros desentupidos, fornecem água limpa para máquinas de lavar roupas e pratos e prolongam a duração dos elementos filtrantes e outros filtros instalados nos ramais subsequentes. São constituídos por uma carcaça de polipropileno atóxico, um cartucho plissado lavável e reaproveitável, um suporte metálico e uma chave para abertura e fechamento de carcaça. Estes filtros substituem de forma vantajosa os filtros de areia pois apresentam menor custo, menor tamanho, menor perda de carga, maior capacidade de retenção de contaminantes, maior área de filtração e maior vazão. O elemento filtrante padrão que equipa estes filtros possui micragem de 20 micra. A água fornecida por estes filtros não se destina ao consumo humano; para este fim só devem ser utilizados os purificadores dos modelos Countertop, Duplimax e Osmose Reversa.

FILTROS CENTRAIS EM AÇO INOXIDÁVEL

Solução ideal para aplicações comerciais e industriais envolvendo grandes vazões, onde seja necessária uma filtração de qualidade com um grau de retenção definido e sem a liberação de sólidos em suspenção. Podem ser equipados com diversos tipos de cartuchos para filtração ou para decloração. Usualmente são utilizados como filtros principais de entrada ou como pré- filtros de sistema purificadores por osmose reversa de grandes dimensões. Podem receber cartuchos com 2-1/2” de diâmetro nominal e comprimentos nominais de 10”, 20”, 30” ou 40”. A carcaça destes filtros é construída em aço inox 314, eletro polido, ou em aço inox 316 sob encomenda. As conexões de todos os tamanhos são de 2” com rosca FNPT. Podem ser equipados com cartuchos de qualquer micragem de vários modelos: de polipropileno liso (série CPLI), plissados (série CPL), bobinados (série CBPI) absolutos (série CPE) ou de carvão ativado compacto (série CCBI).

LPH: media de litros por hora com cartuchos CPLI.

As dimensões principais dos tanques são todas iguais com exceção da altura D. Dimensões em cm.

parafuso alça de fixação 4 x 0 9mm 1/4” NPT respiro respiro “O” ring E G

parafuso basculante D A entrada 2” NPT F entrada 3/4” NPT dreno dreno saída 2” NPT saída C B dreno para limpeza 5,51” (140 mm) 3” (76,2mm) planta para fixação

SISTEMAS ESTERILIZADORES POR ULTRAVIOLETA MARCA VIQUA

Normalmente são fornecidos com carcaças em aço inoxidável 304. Sob encomenda, podem ser fornecidos em aço inox 316, com superfícies eletropolidas, monitor de radiação UV, saída para válvula solenoide, ou equipados com diversos tipos de instrumentos para controle. As conexões destes aparelhos possuem roscas no padrão NPT. Os módulos de controle destes sistemas podem possuir, além de transformador, diversas outras funções como alarmes para indicar falha das lâmpadas UV, controladores de horas de funcionamento, horas remanescentes de vida da lâmpada, entre outros. É recomendável verificar quais os recursos standard oferecidos pelos módulos de controle de cada sistema para confirmar se atendem às especificações requeridas.

Componentes UV VIQUA Peças de reposição para sistema UV VIQUA

Lâmpada Tubo de quartzo Módulo de controle

(*) Sistemas fora de linha.

SISTEMAS ESTERILIZADORES POR ULTRAVIOLETA MARCA POLARIS

São fabricados em aço inox eletro polido 304 ou, sob encomenda, com o 316. Sua ampla variedade de opções de tamanho possibilita que sejam utilizados na indústria, comércio e em residências. Causam pequeno aumento na temperatura da água durante o tratamento. Por não utilizar substancias químicas no processo, a água produzida se torna altamente adequada para processos da indústria alimentícia.

CARACTERÍSTICAS DOS SISTEMAS Vida nominal das lâmpadas: 9.000 horas Temperatura de trabalho: 1,7 a 40⁰ C Comprimento da onda UV: 254 nm Pressão máxima de trabalho: 8,6 kgf/cm² Frequência: 50/60Hz Tensão: 110/220V

Dosagem UV e vazão

*Dosagem baseada em 95% UVT ao final da vida útil da lâmpada

Peças de reposição para sistemas Polaris

Módulos de controle Lâmpada Tubo de Quartzo

Peças de reposição para sistemas Polaris antigos com prefixo UV

Peças de reposição para sistema Polaris novos com prefixo UVA

SISTEMAS ESTERILIZADORES POR ULTRAVIOLETA MARCA AQUALIGHT

Construídos em aço inoxidável 304 e com pressão máxima de operação de até 125 PSI (8,78kgf/cm2). Alguns modelos podem ser oferecidos também em aço inoxidável 316 sob encomenda. A linha Aqualight apresenta uma ampla variedade de sistemas, desde os de pequenas vazões que atendem aplicações residenciais até os de vazões médias/altas, adequados para processos industriais de médio porte.

CARACTERÍSTICAS DOS SISTEMAS Vida Nominal das Lâmpadas: 9.000 horas Temperatura de Trabalho: 2 a 40º C Comprimento de onda UV: 254nm Frequência: 50/60Hz

Dosagem UV e vazão

*Dosagem baseada em 95% UVT ao final da vida útil da lâmpada

Peças de reposição para sistemas Aqualight

MCBAP2Q MCBAP4Q MCBAP100Q Lâmpadas e Tubos de Quartzo Módulos de controle

CONECTORES RÁPIDOS

Os conectores para conexão rápida de mangueiras oferecem as seguintes vantagens: • Conexão e desconexão rápida, sem o uso de ferramentas. • São utilizados com água potável e alguns outros líquidos cuja compatibilidade deve ser verificada. • Podem ser utilizados para conectar tubos de metal. • Suportam pressão de trabalho de até 10 Kgf/cm² a 20ºC e de 4 Kgf/cm² a 60ºC. • A temperatura mínima de trabalho é de 1ºC. • Garantem uma conexão firme e sem vazamento. • Normalmente são fornecidos na cor branca. • Dependendo do fabricante, podem ser testados e aprovados pela FDA e NSF/ANSI standards 61, ERAS ou SK. A indicação das quantidades contidas nas caixas são meramente indicativas e podem variar conforme o fabricante. Estes produtos podem ser fornecidos no varejo em quantidades menores, mesmo unitárias. Caso se deseje conectores com algum tipo de certificação, isso deverá ser especificado logo na colocação da consulta inicial para que seja possível verificar se há disponibilidade dos modelos especificados com certificação. Normalmente as roscas destes conectores são do tipo NPTF.

CONECTORES COM PORCA

Desenhado com a bucha da mangueira integrada na porca, eliminando assim a necessidade de utilizar duas peças. Vantagens destes conectores: • Mais econômicos do que os conectores rápidos. • Adequados para aplicações quentes ou frias. • Resistentes a impactos. • Resistentes a condições extremas de clima. • Resistentes a solventes orgânicos, óleo e gasolina. • Suportam pressões de até 3,5 Kgf/cm² na temperatura ambiente. A pressão de trabalho suportada por estes conectores varia em função da temperatura ambiente e do fluido transportado. Os conectores devem ser testados em casos onde a pressão e a temperaturas possam oscilar, para verificar se podem ser utilizados sem que ocorram vazamentos ou liberação das mangueiras. Estes conectores requerem a colocação dos insertos (INS14, INS38 e INS12) para garantir a firme fixação das mangueiras. Sem o uso desses insertos, as mangueiras poderão se soltar. Recomenda-se cortar a mangueira com o cortador CORTM para evitar rebarbas e deixar a face perpendicular. Mangueiras mal cortadas podem se soltar dos conectores mesmo que for colocado um inserto. As roscas são do tipo NPT.

TORNEIRAS, VÁLVULAS E ADAPTADORES

Válvulas com porcas e com fixação rápida

Algumas das torneiras abaixo poderão ser fornecidas com certificação NSF, FDA e USDA. Caso isso for necessário, é recomendável mencionar essa condição na consulta para que se possa verificar a disponibilidade do produto. As imagens são ilustrativas e podem variar conforme o fabricante.

DENOMINAÇÃO DESCRIÇÃO CONEXÃO TIPO COR MATERIAL Rosca interna 1/4”, NPT, engate rápido TORC1414BR Cotovelo Branco Plástico para mangueira de 1/4” Rosca interna 3/8”, NPT, engate rápi- TORC1438BR Cotovelo Branco Plástico do para mangueira de 1/4”

Torneiras para pia

São torneiras para utilização com purificadores instalados no interior dos gabinetes das pias. São fixadas próximas à cuba necessitando um furo de 12 mm ou 1/2” para sua instalação. Existem tampos de pias recobertos com resinas especiais onde é aconselhável solicitar à assistência técnica do fabricante da pia que faça a furação para não perder a garantia do produto. No restante dos casos, as pias de granito ou de mármore poderão ser furadas com auxílio de uma broca com ponta de metal duro. É necessário ter alguma experiência para fazer esses furos para evitar que, em um momento inicial com a superfície de furação lisa e TLCR803 escorregadia, a broca escorregue e risque a superfície do tampo. Estas torneiras são equipadas com discos obturadores de cerâmica para acionar a abertura ou TLCR fechamento da água o que praticamente dispensa qualquer tipo de manutenção.

Válvulas redutoras de pressão

Quando a pressão hidráulica de uma tubulação de entrada for superior a 4 kgf/cm² (ou 40 metros de coluna de água) os conectores das mangueiras dos purificadores, bebedouros, maquinas de fazer gelo, café e outras poderão se soltar dando lugar a vazamentos ou inundações. É fácil imaginar a gravidade do problema se isso ocorrer durante a noite, ou enquanto uma a família está viajando ou quando um estabelecimento comercial está fechado. Mesmo quando a pressão se situa um pouco abaixo desse limite, podem ocorrer golpes de aríete (picos súbitos de pressão em decorrência do acionamento/desligamento simultâneo de aparelhos situados em outros locais ou de reparos na rede pública com interrupções súbitas do fluxo de água) que podem fazer a pressão superar esse limite estabelecido por segurança . Por esse motivo, nas aplicações onde se acredite que algum desses fenômenos pode ocorrer é recomendável instalar uma válvula redutora de pressão, cuja função é a de receber uma pressão maior e variável da tubulação e garantir a liberação de uma pressão determinada, segura e linear. As válvulas mostradas na tabela abaixo recebendo uma pressão de entrada em torno de 7 kgf/cm² vão liberar uma pressão reduzida para 2,8, 4,1 ou 4,8 kgf/cm² conforme escolha.

Modelos VPR40Y e VPR70Y sob encomenda.

Caracteristicas técnicas • Vazão máxima: 15 litros por minuto a 7 kgf/cm² • Temperatura máxima de trabalho: 40ºC • Pressão máxima de entrada: 10 kgf/cm²

Outras torneiras, derivações, niples e acessórios

Os componentes mostrados a seguir são utilizados, na sua maioria, para a instalação residencial e comercial de filtros e de purificadores para água.

FIGURA DENOMINAÇÃO DESCRIÇÃO DIMENSÕES

TP12M14 Torneira para parede

DLIL14CR Derivação lateral

TWTC Torneira cromada Rosca 1/2”

DCCM14 Desvio conector 1/4"

DCCM³8 Desvio conector 3/8”

NCC12M14 Conexão Cega

NCC12M³8 Conexão Cega Mangueira 3/8”

RIL1214P Redutor Interno

NP1414 Niple plástico Roscas 1/4"

NP3838 Niple plástico Roscas 3/8"

NP1212 Niple plástico Roscas 1/2"

NP3434 Niple plástico Roscas 3/4"

Bucha para man- SL14 Mangueira 1/4" gueira

PKPG Porca para kit KPG Rosca 1/4”

Rosca 1/2" Mangueira 1/4”

Rosca int. / ext. 1/2” Rosca lateral: 1/4”

Rosca 1/2” Mangueira 1/4”

Rosca 1/2”;

Rosca externa 1/2” Rosca interna 1/4”

MANGUEIRAS E CORTADORES

Mangueiras

São fabricadas em polietileno atóxico, linear, de baixa densidade. Dependendo do fabricante podem possuir diversos certificados de qualidade fornecidos pela FDA, SK, WRAS, ANSI, NSF 51 e outros. É importante mencionar na consulta comercial dessas mangueiras se é necessário algum tipo de certificação para que se possa verificar sua disponibilidade no estoque. As cores mais comuns são as mostradas abaixo. As bitolas mais comuns são as de 1/4”, 5/16”, 3/8” e 1/2”. A temperatura máxima de trabalho é de 65ºC. A pressão máxima varia em função da temperatura. A 25º C, as mangueiras suportam até 11 kgf/cm². Os raios de dobra mínimos a que podem ser submetidos estas mangueiras, sem que ocorra colapso, são os seguintes: raio de 26 mm para a bitola de 1/4”, de 31 mm para as de 3/8”, e de 64 mm para as de 1/2”. Dependendo do fabricante, as mangueiras são fornecidas em rolos com comprimentos diferentes e embaladas em carretéis ou simplesmente em rolos. Quando necessário, estas mangueiras deverão ser cortadas utilizando um cortador apropriado, também mostrado neste catalogo, sob o código CORTM. Assim, o corte será perfeitamente perpendicular, normal ao eixo da mangueira, e isento de rebarbas evitando-se assim o surgimento de vazamentos no encaixe com os conectores, ou escape desta quando sob pressão. Por esse motivo não se recomenda o uso de tesouras ou facas para cortá-las.

Códigos da denominação Legenda

prefixo do bitolas 12 = 1/2” grupo de código interno 14 = 1/4”, produtos cor Springway 8 = 3/8”

MANG 12 AZ / M * LA = Laranja

bitolas metro VD = Verde

Cortador de mangueiras

Este aparelho permite cortar mangueiras de todas as bitolas até 1/2”. O corte de uma mangueira deve ser limpo, perpendicular ao seu eixo e sem rebarbas. Caso isso não seja observado a mangueira não encaixará com a firmeza necessária nos conectores podendo ocorrer o seu desprendimento ou a ocorrência de vazamentos.

prefixo mangueira

516 = 5/16” cor AZ = Azul BR = Branca AM = Amarela PR = Preta VE = Vermelha

SUPORTE PARA CARCAÇAS

SUPMAN SUPBOR-EGK SUP1-05K SUP1-10BK SUP2-10AK

SUP2-10BE SUP2-10BK SUP2-20/2BE SUP2-20BY SUP1-20/2BE

SUP1-20/4BE SUP1-20K SUP3-10AK SUP3-10AY SUP3-10BE

SUP3-10BK SUP3-10BORAE SUP3-20/2BE SUP3-20/2BK SUP3-20BY

CTSUP-2K SUPE2-20/4K SUPE3-20/2K SUPE3EY

A: aba frontal virada para cima. B: aba frontal virada para baixo.

A: aba frontal virada para cima. B: aba frontal virada para baixo.

PARAFUSOS PARA FIXAÇÃO DE CARCAÇAS

PAR1034 PAR1010 PAR1410 PAR0812 PAR5161

*Os códigos dos componentes apresentados nas tabelas acima poderão ser acrescidos de algumas letras como sufixo, indicando procedência, classificação fiscal e outros. No entanto, estas variações nos códigos não implicam em alterações técnicas dos produtos.

CLIPS PARA MONTAGEM

Imagens meramente ilustrativas. O formato dos clips pode variar levemente dependendo do lote ou do fabricante.

CLIP2 CLIP25 CLIP2/2

CLIP2/25 CLIP25/25 CLIP2/300

CLIP2/300D CLIP400 CLIP2/3/400K

Material: polipropileno. Cor predominante: branca.

CHAVE PARA CARCAÇAS

Algumas carcaças encontradas no mercado poderão apresentar ranhura incompatível com a destas chaves. As chaves podem ser fornecidas nas cores branca ou preta conforme disponibilidade de estoque.

(*) a cor poderá variar em função da disponibilidade. Material utilizado: polipropileno.

APARELHOS PARA CONTROLE E MEDIÇÃO

Manômetros

Mostrador em banho de silicone líquido, resistente à radiação UV dos raios solares, para evitar oscilações do ponteiro no caso de pressões pulsantes. Possui escala dupla em psi e Kgf/cm², corpo em aço inoxidável 304 e mostrador com diâmetro de 2-1/2”. A conexão de latão cromado é de 1/4” MNPT. O modelo para conexão traseira é fornecido com um suporte especial para montagem frontal em painéis de controle.

Poderão ser fornecidos manômetros 100% em aço inox sob encomenda.

Rotâmetros

Rotâmetros para painel Escala de fácil leitura e precisão gravada em silk screen no corpo de acrílico. Têm paredes grossas para resistir a picos de pressão e garantir longa duração.

C B D

A E

GPM: galões por minuto. LPM: litros por minuto. (*) D: roscas MNPT.

Rotâmetros em linha São testados e calibrados para trabalhar exclusivamente com água. Suas especificações são: • Corpo em acrílico • Anel “O” ring em EPDM • Conexões de polipropileno • Temperatura máxima de trabalho: 49ºC • Guia de aço inox 304 • Flutuador de aço inox 304 • Pressão máxima de trabalho: 8 kgf/cm² • Precisão: ± 5%

C D

A B

GPM: galões por minuto. LPM: litros por minuto.

Medidor de TDS

A condutividade elétrica de uma solução é proporcional à sua capacidade de transmitir uma corrente elétrica. Como isso depende da quantidade de sais e outras substâncias condutoras dissolvidas na água, a mensuração da corrente transmitida é utilizada para determinar analogicamente o grau de contaminação da água. Assim, correntes altas determinam águas contaminadas ou com baixo grau de pureza, bastantes sólidos em suspensão. No sentido oposto, correntes baixas, próximas de zero, indicam água com elevado grau de pureza. Para medir a condutividade da água foi definida uma unidade chamada TDS (do inglês “Total Dissolved Solids” ou Total de Sólidos Dissolvidos). Essa unidade de medição, expressa em ppm, ou partes por milhão, guarda uma relação com o peso desses sólidos na solução. A grosso modo pode-se estabelecer uma proporção entre a condutividade, medida em µS/cm (microSiemens – cm) com quantidades de resina pode ser economicamente inviável, o TDS medido em ppm na proporção de 2 µS/cm para 1 ppm. e a regeneração de alguns tipos de resina é tão complexa que mais vale substituí-las após a saturação. Toda vez que se utiliza um sistema deionizador, por exemplo, devem-se fazer medidas da água produzida Medições de TDS são sempre úteis para saber com periodicamente para verificar se a coluna de resina para que tipo de água estamos lidando e evitar surpresas troca iônica está começando a saturar e, assim, planejar desagradáveis, que resultem na saturação a curto prazo o momento da regeneração ou da troca. Relembramos da resina ou no entupimento da membrana quando que o custo envolvido para a regeneração de pequenas forem a utilizados purificadores em residências.

TAMANHO DAS PARTÍCULAS E TIPOS DE FILTRAÇÃO

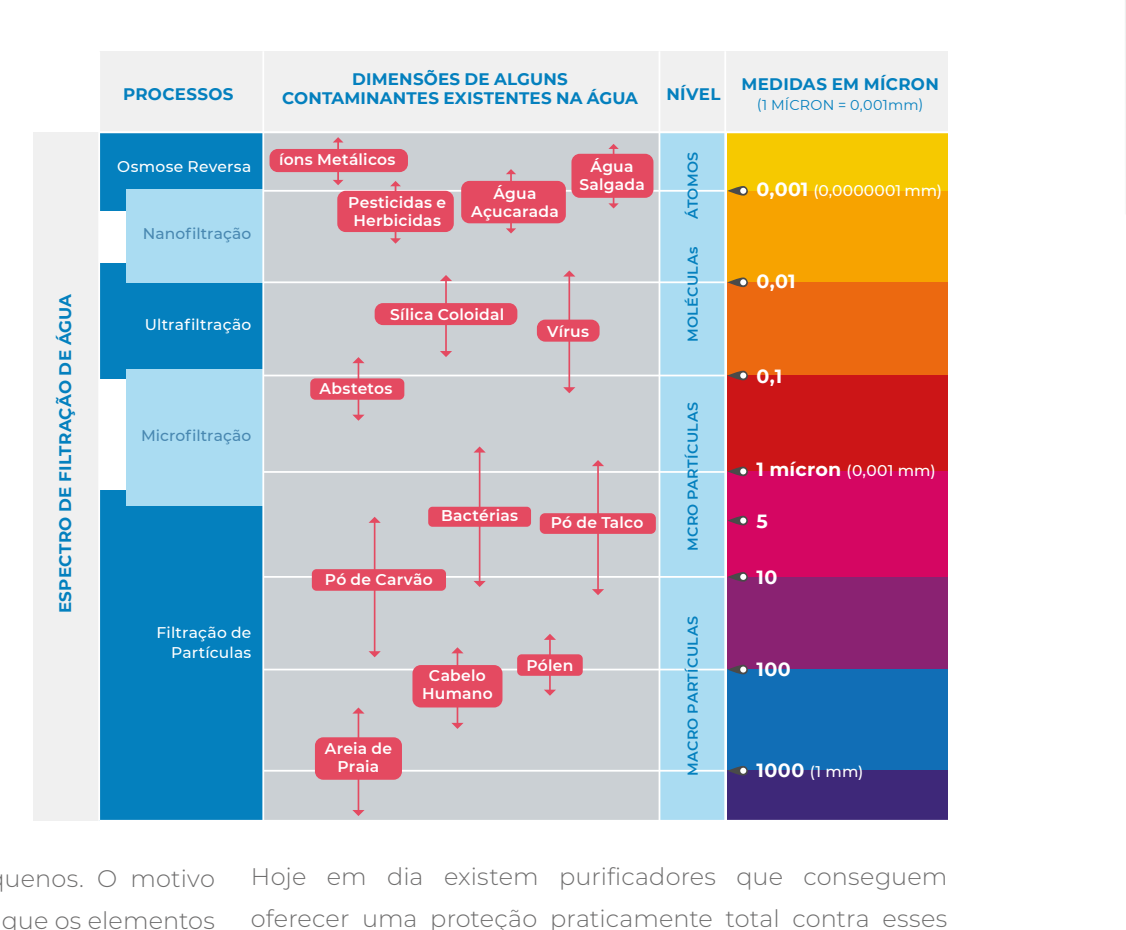

No gráfico ao lado são mostrados alguns contaminantes encontrados Salgada M 0,001 frequentemente na água dispostos Nanofiltração por ordem decrescente de tamanho, L de baixo para cima. Como poderá ser É observado, os filtros ou purificadores E comuns não oferecem proteção para O Abstetos partículas ou para microrganismos R Microfiltração U com tamanho inferior a 5 mícron ou I F R (0,001 mm) 5 milésimos de milímetro, apesar O Pó de Talco R 5 de diversos vírus, bactérias e outros C contaminantes terem tamanhos S inferiores a este. L Isso leva a se perguntar porque não P são só utilizados purificadores que Areia de C ofereçam retenção de todo o gradiente dimensional de contaminantes, desde a areia da praia até os íons mais pequenos. O motivo Hoje em dia existem purificadores que conseguem neste caso é o custo e a frequência com que os elementos oferecer uma proteção praticamente total contra esses filtrantes teriam de ser trocados pois ficariam entupidos contaminantes. Trata-se dos sistemas destiladores e rapidamente e a manutenção ficaria muito cara. purificadores por Osmose Reversa. Assim, foi convencionado que os filtros residenciais O processo de destilação é bastante caro, exigindo deveriam ter um “grau de retenção” de 5 micra. um elevado consumo de energia para fazer ferver a Obviamente os purificadores devem sempre utilizar água, evaporá-la e depois resfriá-la provocando sua água pré-tratada, fornecida pela rede pública, dentro condensação e trazendo-a de volta ao seu estado dos parâmetros de qualidade estabelecidos pela portaria líquido. Normalmente a produção é feita em pequena vigente do Ministério da Saúde. escala. Alguns consumidores, inclusive, alegam que a Infelizmente, nem sempre é possível garantir a qualidade da água recebida da rede pública, e mesmo a água fornecida por nascentes ou por poços hoje em dia não é mais um sinônimo de qualidade. Estas fontes de fornecimento Nessa comparação, o processo de Osmose Reversa geralmente têm origem em lençóis freáticos, que são como apresenta algumas vantagens evidentes: o consumo de reservatórios subterrâneos de água contidos em terra energia é muito menor, não há questionamentos em porosa, que estão sujeitos à contaminação por diversas relação ao sabor e a água produzida também apresenta substâncias. Entre elas, podemos apontar as substâncias uma pureza extraordinária já que, conforme mostrado químicas jogadas em aterros provenientes de atividades no gráfico, há retenção de todo tipo de vírus, bactérias, industriais, defensivos agrícolas, fertilizantes, chorume protozoários, fungos e outros microrganismos. O mesmo de lixo, chorume de cemitérios e outros depositados na ocorre em relação a moléculas de contaminantes químicos superfície, que são dissolvidos e transportados até esses que incluem resíduos de medicamentos, anticoncepcionais, lençóis pela água da chuva que vai permeando a terra, íons metálicos de cobre, chumbo, alumínio e outras carregando esses contaminantes até alcançá-los. substâncias danosas à saúde no longo prazo.

DIMENSÕES DE ALGUNS MEDIDAS EM MÍCRON PROCESSOS CONTAMINANTES EXISTENTES NA ÁGUA NÍVEL (1 MÍCRON = 0,001mm) Osmose Reversa íons Metálicos Água S O Água O (0,0000001 mm) Pesticidas e T Herbicidas Açucarada Á s A U 0,01 A C U Sílica Coloidal L G Ultrafiltração Vírus O Á M D 0,1 Ã S Ç A A L T C L Í T 1 mícron E A D P Bactérias O R C T M E Pó de Carvão 10 P E S Filtração de A Partículas U Pólen C 100 Cabelo Í T Humano R A O R A Praia M 1000 (1 mm)

água destilada não tem um “gosto” agradável, ainda que a água purificada não tenha, em tese, nenhuma cor, sabor ou odor.

76 | INFORMAÇÕES GERAIS SOBRE ÁGUA

PROBLEMAS MAIS COMUNS COM A ÁGUA, DIAGNÓSTICOS E TRATAMENTOS

Para determinar corretamente qual o problema apresentado por algum tipo de água bruta que apresente mau cheiro, sabor ruim ou turbidez acentuada, é necessário submetê-la a um exame físico-químico-bacteriológico em um laboratório de análise especializado. Nesse exame devem-se identificar quais são os contaminantes dissolvidos ou contidos na água, bem como suas quantidades para projetar o sistema de tratamento e purificação de água mais adequado .

77 | INFORMAÇÕES GERAIS SOBRE ÁGUA

TABELAS DE EQUIVALÊNCIAS

Pressão Comprimento

atm 101.325 KPa

bar 14.5 psi Massa

bar 100 KPa

Outras Unidades

78 | INFORMAÇÕES GERAIS SOBRE ÁGUA

Volume

79 | INFORMAÇÕES GERAIS SOBRE ÁGUA
